本日は トヨタ カローラツーリング のフロントスピーカーを交換させていただいた作業を紹介いたします。

こちらのオーナー様は以前、違うお店でオーディオを取り付けられていたそうなのですが、その当時取り付けていたユニットを今のお車に取り付けたい！ということでご相談いただきました。
当初はお持ちのユニット、スピーカーとサブウーファー、そしてＤＳＰと一通り取り付けるご相談でしたが、色々な話をさせていただいた結果、あえて順番に取り付けさせていただくこととなりました。
ということで最初にスピーカーからということで作業のご依頼をいただきました。

それでは作業を紹介していきます。

まずはドアから作業を始めていきます。

先程の内張を取り外すとドア内部はこのようになっております。
サービスホールが樹脂パネルで塞がれているタイプですが、樹脂が黒色ですね。
トヨタはよく見かけるのは白色なので少し珍しい感じです。

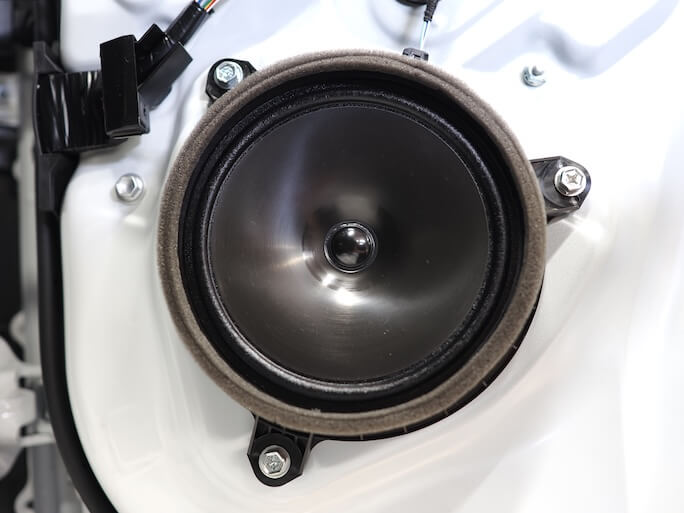

そしてこちらが今回交換していく純正スピーカーとなっております。

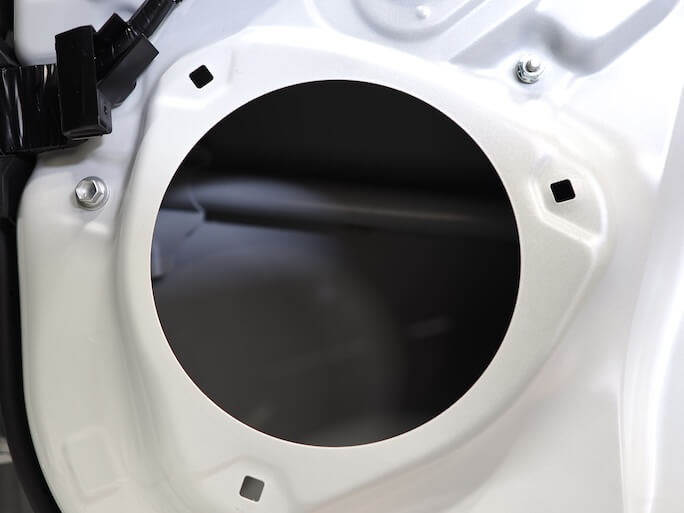

交換なので早速取り外してすっきりとした状態とします。

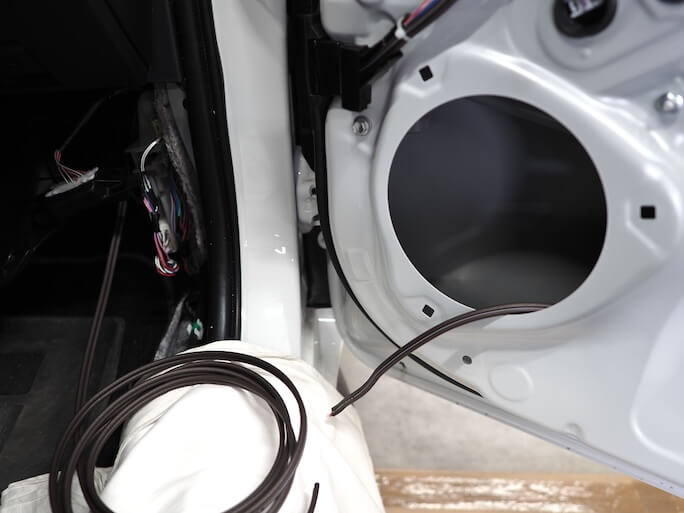

すっきりとしたところでまずはスピーカーケーブルをドア内部に通していきます。
今回は取り付けませんが、今後ＤＳＰを取りつけさせていただく可能性が高いのでその時のためにケーブルを少し長めにして作業させていただきました。

お次はスピーカー背面部の制振です。
まずは振動を抑制するレアルシルトのノーマルバージョンを貼り付けて、その上に音を拡散・吸音する効果のあるディフュージョンを貼り付けてスピーカー背面部の制振が完成です。

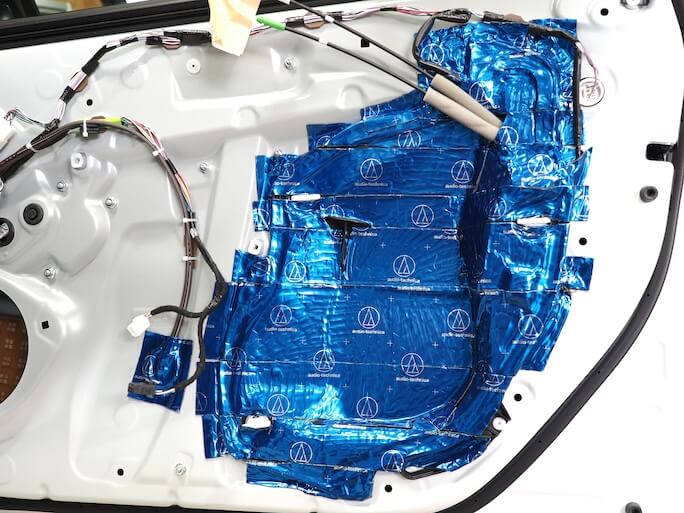

お次はサービスホール部分の制振です。
とは言っても今回の車両は樹脂パネルで塞がれていますので、その樹脂パネルの上に制振シートを貼り付けさせていただきました。

お次はインナーバッフルの取り付けです。
今回は以前使用されていたインナーバッフルを使用させていただきました。
ただ、少し防水塗料が弱くなってきている感じがありましたので水かかかる部分の塗り直しをさせていただきました。

ここまで来たらスピーカーの取り付けです。
今回取り付けさせていただいたのはダイアトーンの『ＤＳ－Ｇ３００』です。
こちらは１つ前の型になりますが、良いスピーカーでしたし状態も良さそうでしたのでまだまだ使っていけると思います。

仕上げにスピーカー周りにスポンジを貼り付けてスピーカー取り付け完成です。

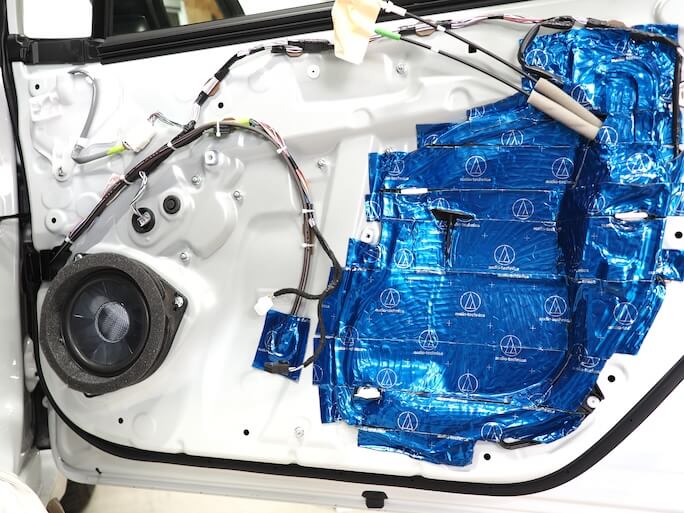

作業後のドア内部はこのように仕上がりました。

最後に内張を元通りに組み付けてドアでの作業は終了となります。

お次はツィーターの交換です。
今回は純正位置に取り付けをご希望されましたのでまずは純正ツィーターを取り外していきます。

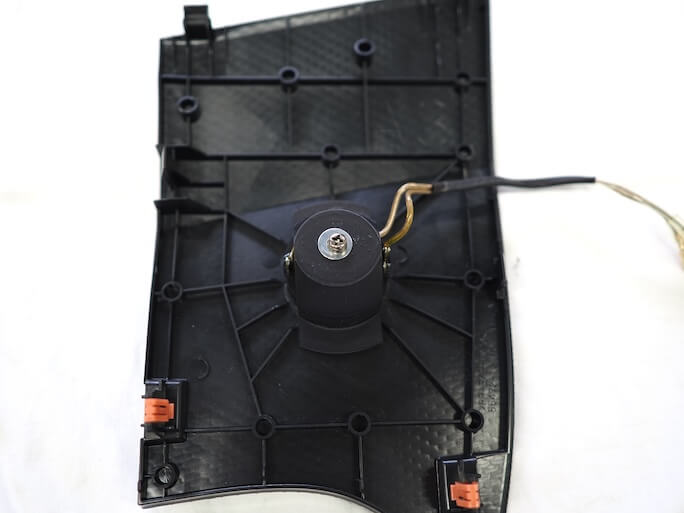

パネルを取り外すとこのようにパネル側にツィーターが取り付けられていました。

取り外したところでダイアトーンのツィーターと並べてみました。
ダイアトーンのツィーターは通常はダッシュボード上に取り付けるマウントに組み付けられていますが、そのマウントを取り外すと純正とほとんど同じ大きさとなります。

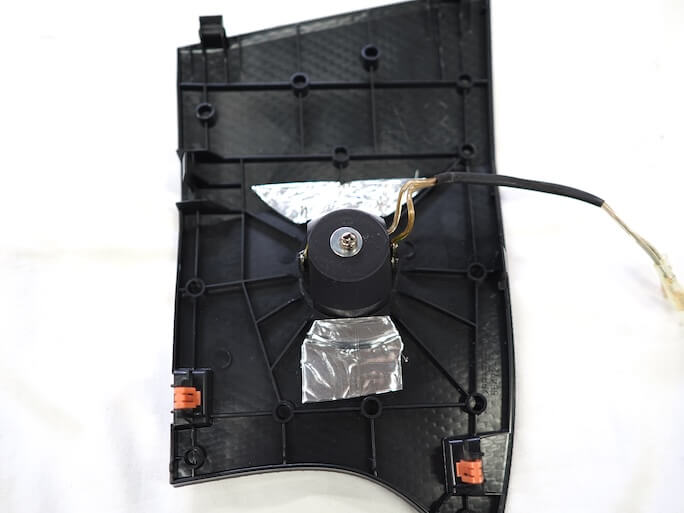

同じような大きさとはいえ、固定方法が異なりますのでダイアトーンのツィーターを純正位置に純正と似た感じで取り付けができように固定具を作り取り付けました。

ちなみに先程の状態でも両面テープで固定はできていたのですが、保険のために制振シートで固定具を抑えるようにしております。

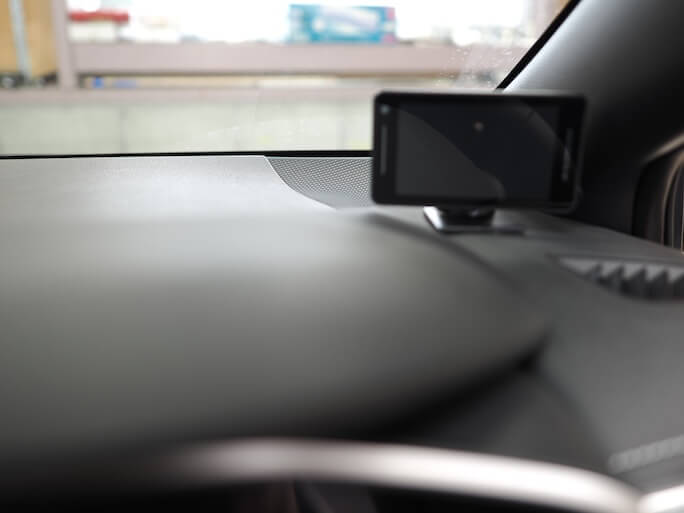

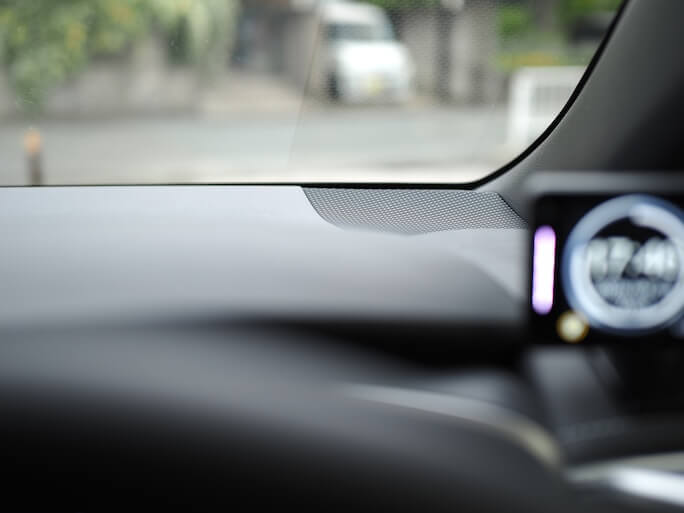

あとはこのパネルをダッシュボードに組み付けて、

ツィーターの交換も完了となります。
これにて今回の作業は全て完了ですので、

最後に純正オーディオに内蔵されている音質調整機能を使って全体のバランスを整えてから納車させていただきました。

と言った感じで本日は トヨタ カローラツーリング のフロントスピーカーをダイアトーンのスピーカーに交換させていただいた作業を紹介いたしました。
