本日はＢＭＷＸ２のスピーカー交換をさせていただいた内容を紹介いたします。

こちらのオーナー様は、以前スピーカー交換をさせていただいておりました。
が、その車両が事故で乗り換えになってしまったということで以前取り付けていたスピーカーの移設を含めた作業をご依頼いただきました。

ということで早速ですが作業を紹介していきます。

まずはフロントスピーカーの交換から行っていきます。

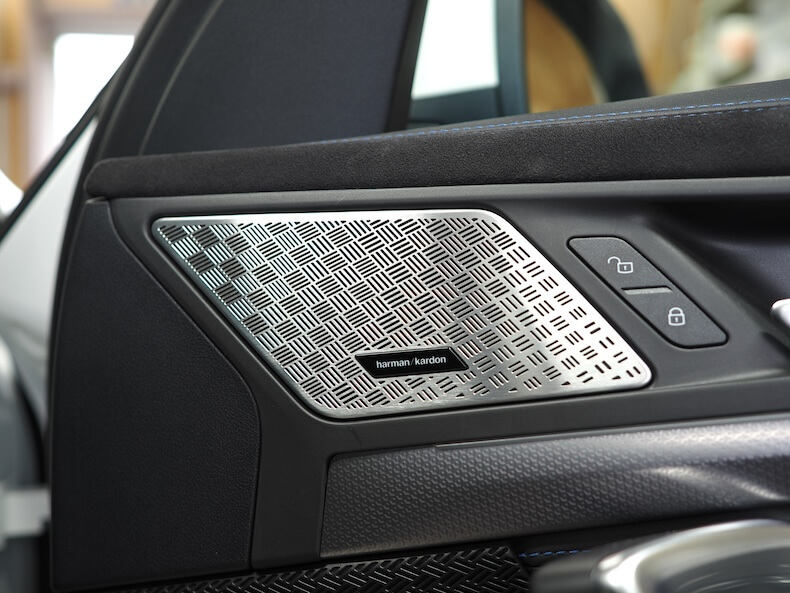

ということで作業前の状態です。

今回はツィーター取り付け可能なパネルが装着済みですが、こちらは表だけで中にツィーターはついておりません。
というのが、こちらはツィーター無し車両なのですが表のパネルだけディーラーにて装着していただいたそうです。

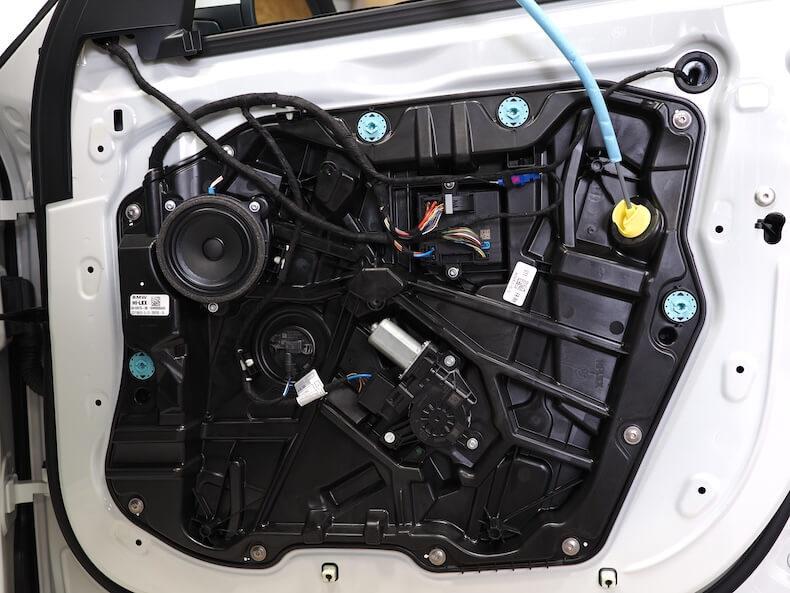

先程の内張を取り外すとドア内部はこのようになっております。

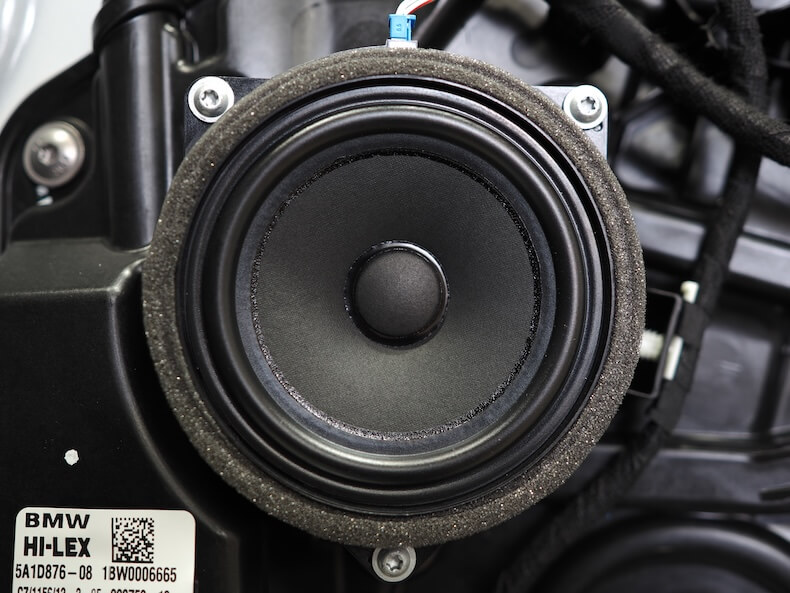

そしてこちらが今回交換していく純正スピーカーです。
よく見かけるＢＭＷ純正ですね。

早速スピーカーを取り外しです。

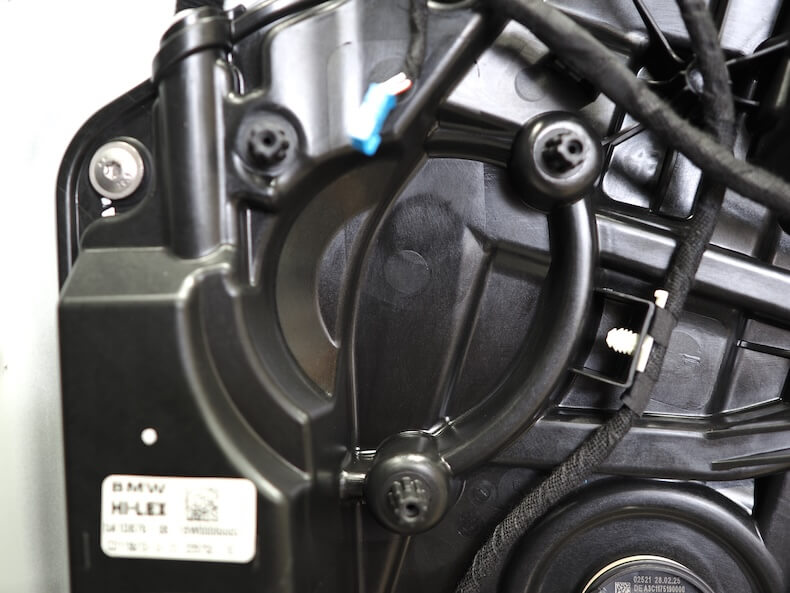

近頃のＢＭＷはスピーカーを取り外しても裏側に穴はなく、樹脂パネルで塞がれている感じです。

スピーカーを取り外したところでここからが新しくスピーカーを取り付ける作業となります。

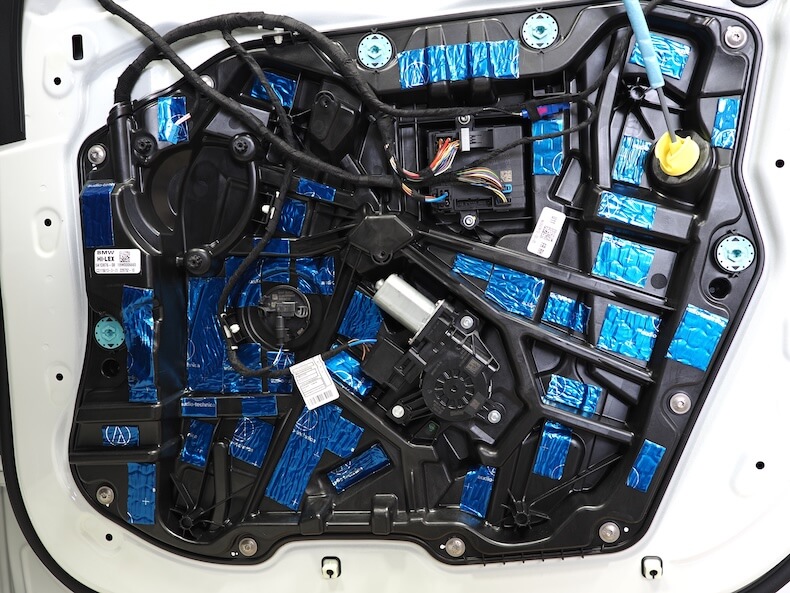

ということでまずは制振作業です。
スピーカー周りに対して施工予定でしたが、ドアの形状もありますのでドア前提に分散させていただき施工をさせていただきました。

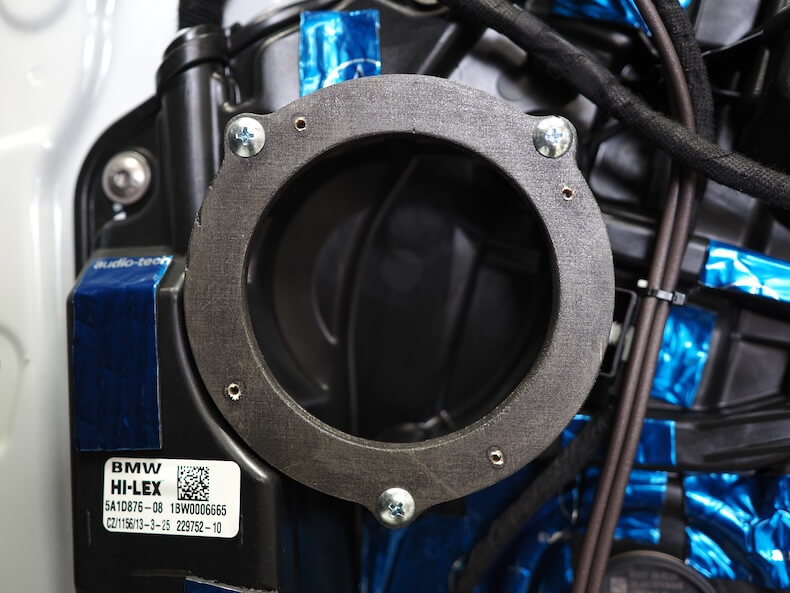

お次はスピーカーを取り付けるための土台となるインナーバッフルの取り付けです。
いつものようにバーチ積層合板にて作っております。

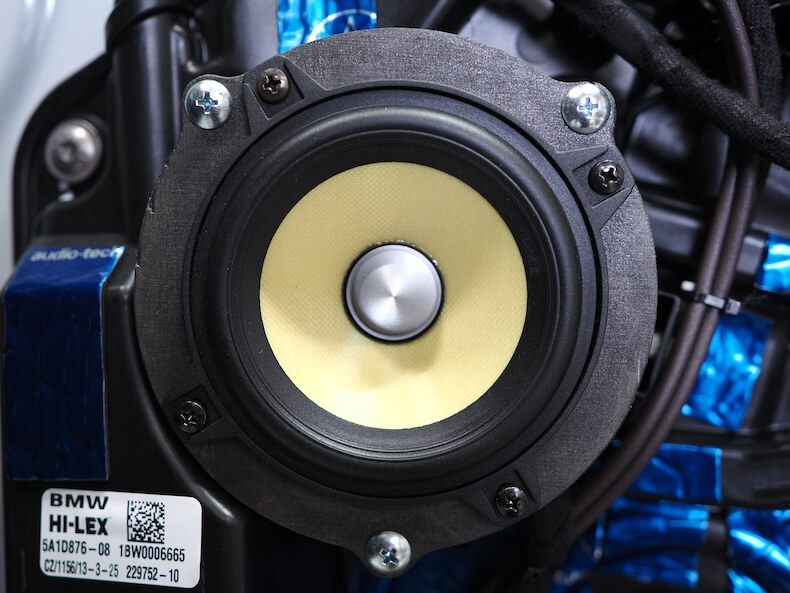

そして先程のインナーバッフルにスピーカーを取り付けです。
今回はフォーカルの１０cmスピーカー『ＥＳ１００ＫＥ』を取り付けさせていただいております。
黄色の振動板が鮮やかですね。

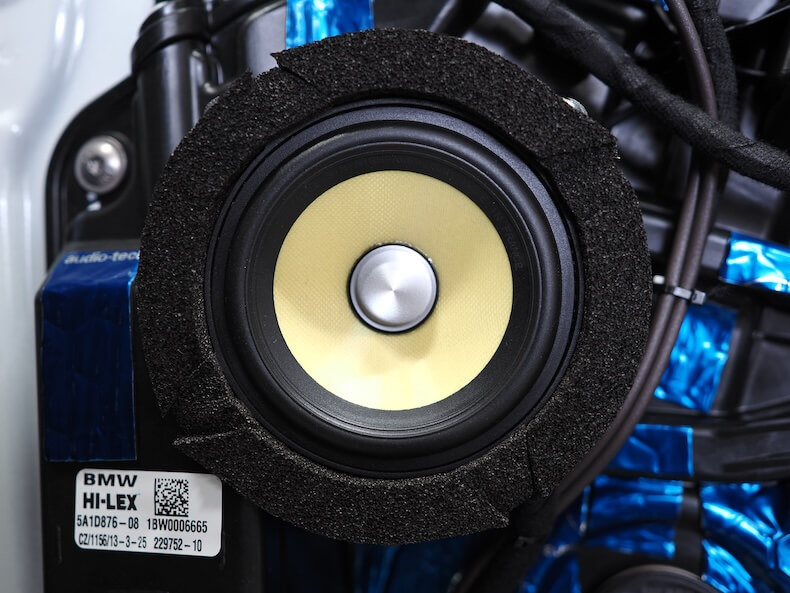

仕上げにスピーカー周りにスポンジテープを貼り付けてミッドレンジスピーカーの取り付け完了です。

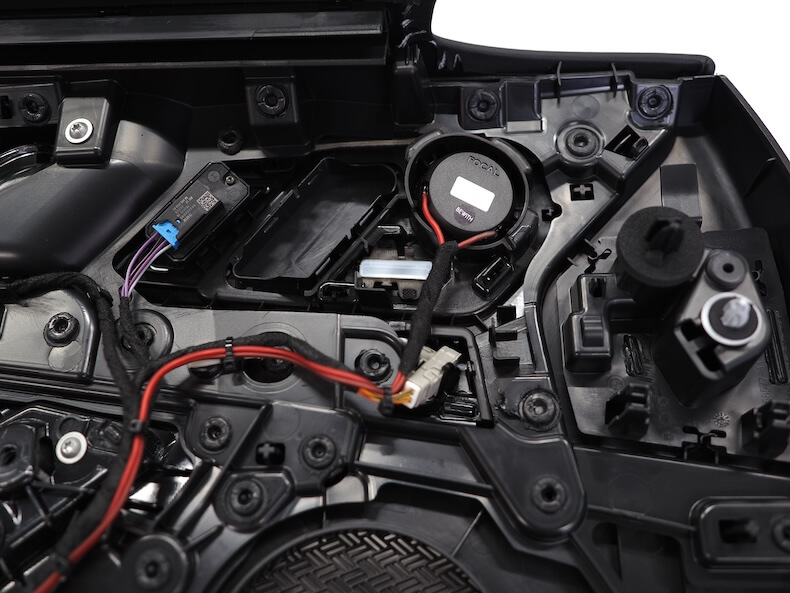

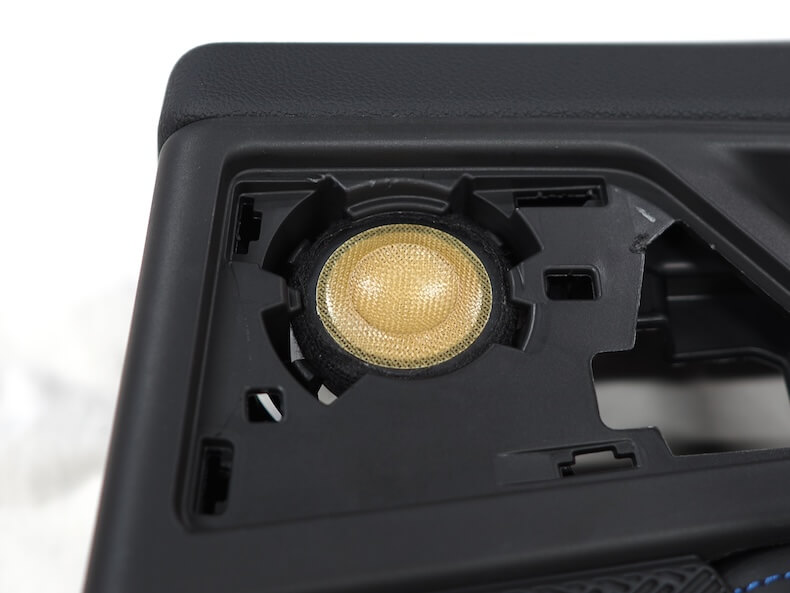

お次はツィーターの取り付けです。
こちらはドアの上部、内張側への取り付けですのでそちらに設置をしております。
フォーカルツィーターの良いところはＢＭＷの純正ツィーターとほとんど同じ大きさなところです。
流石にそのまま取り付けは少し微妙ですが、緩衝材の意味の含めて布テープを巻くとちょうど良い感じに収まってくれます。

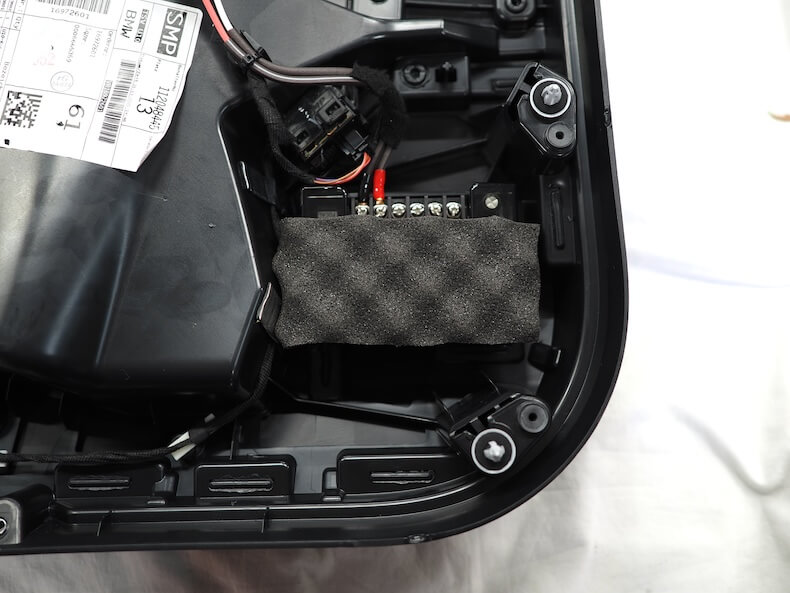

最後に内張の空いたスペースに付属のパッシブクロスオーバーネットワークを設置です。

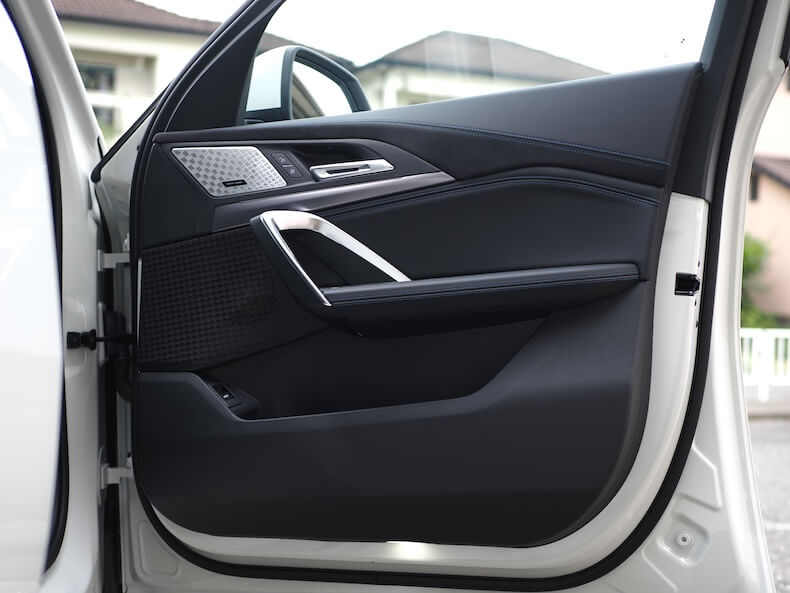

最後に内張を元通りに組み付ければ見た目は変わっておりませんが、フロントスピーカーがフォーカルにグレードアップです。

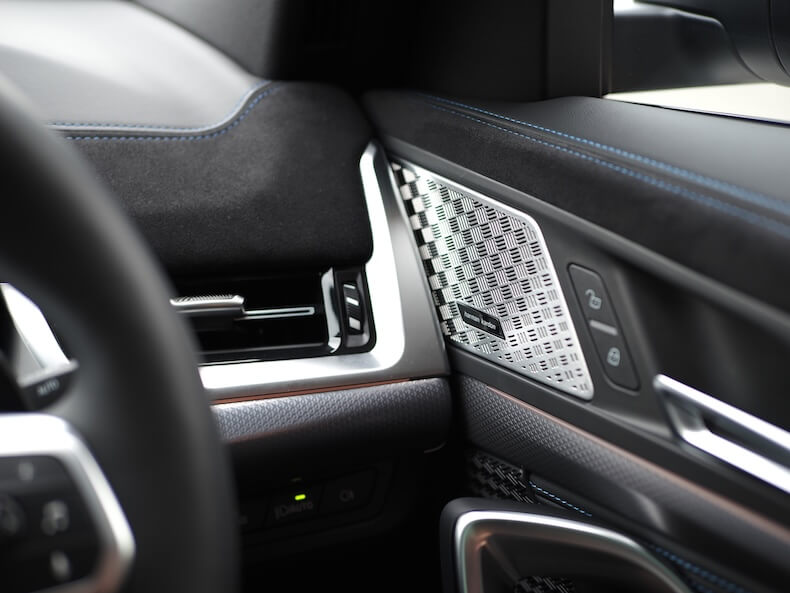

ちなみにドアを閉めるとこんな感じです。
ドアを開けた状態ではツィーター部分のカバーがシルバーなのが少し浮いた存在かな？と思っておりましたが、ドアを閉めると内装のパネルがシルバーなので内装デザインとの繋がり感が出ているかと思います。

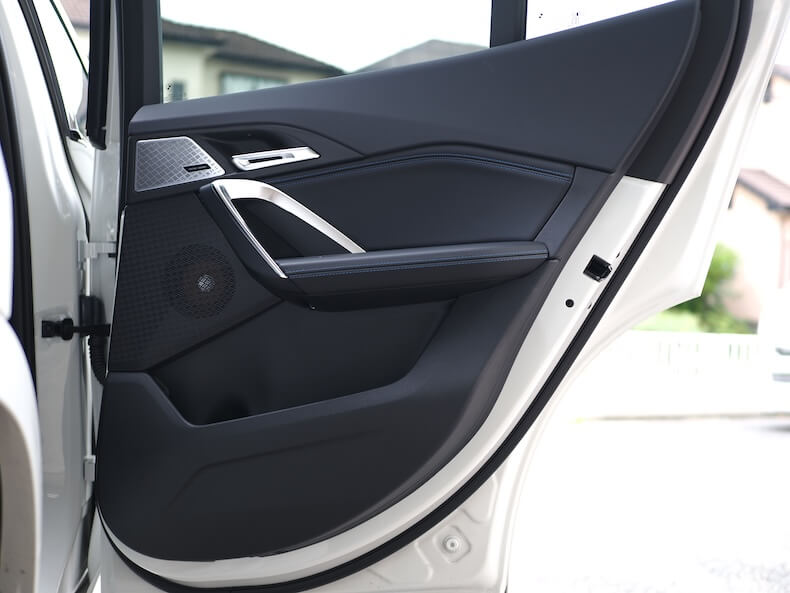

フロントが終わったところでお次はリアスピーカーの交換を行っていきます。

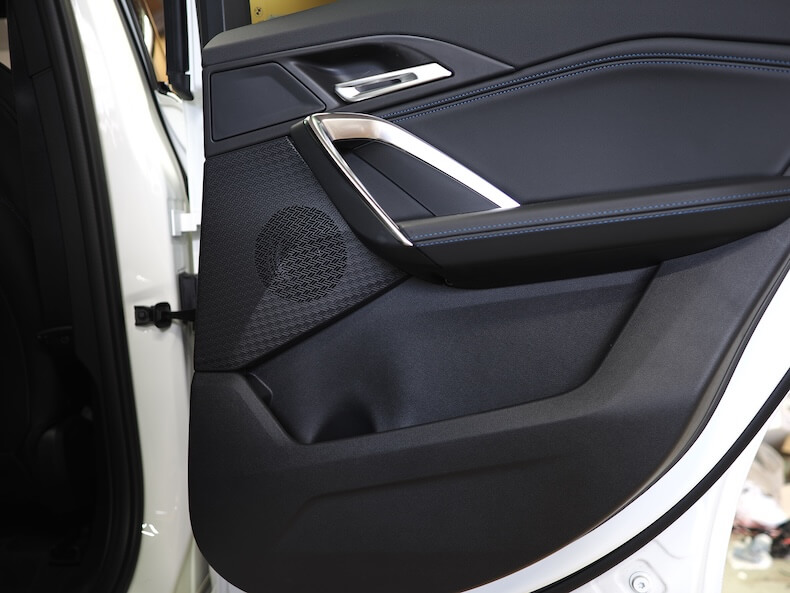

ということでまずは作業前の状態です。

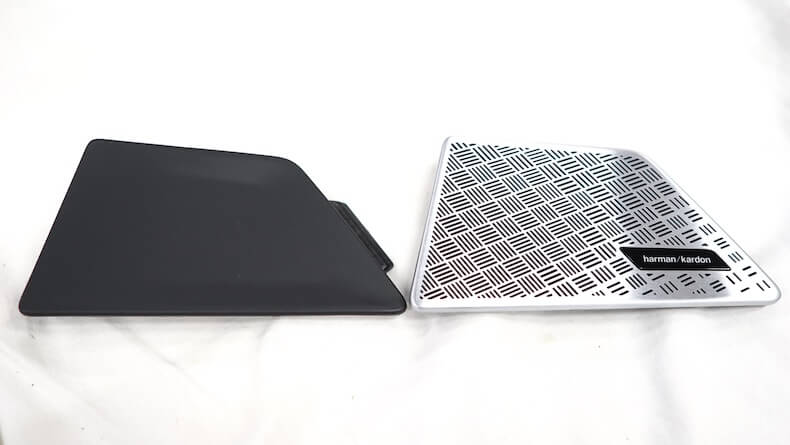

こちらもツィーター無しの状態なのですが、ノーマルパネルのままとなっております。

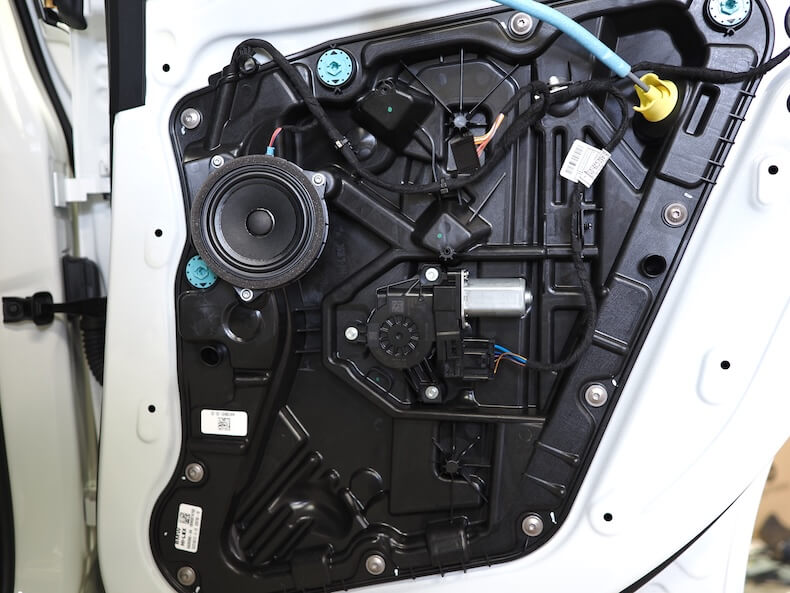

先程の内張を取り外すとドア内部はこのようになっております。
ＢＭＷのリアドア内部を見ることが少ないですが、ドアの形状が違うのでそういった違いはありますが、およそフロントと同じ構造ですね。

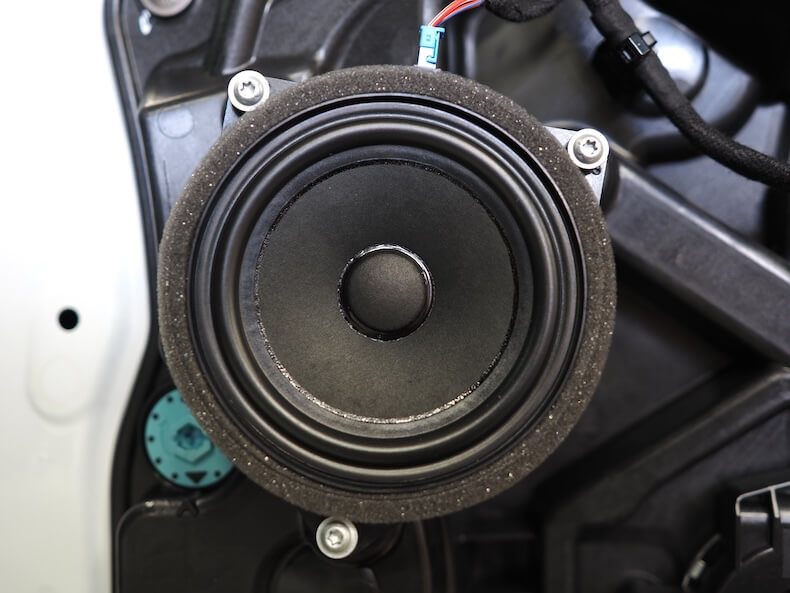

スピーカーもフロントと同じものが取り付けられています。

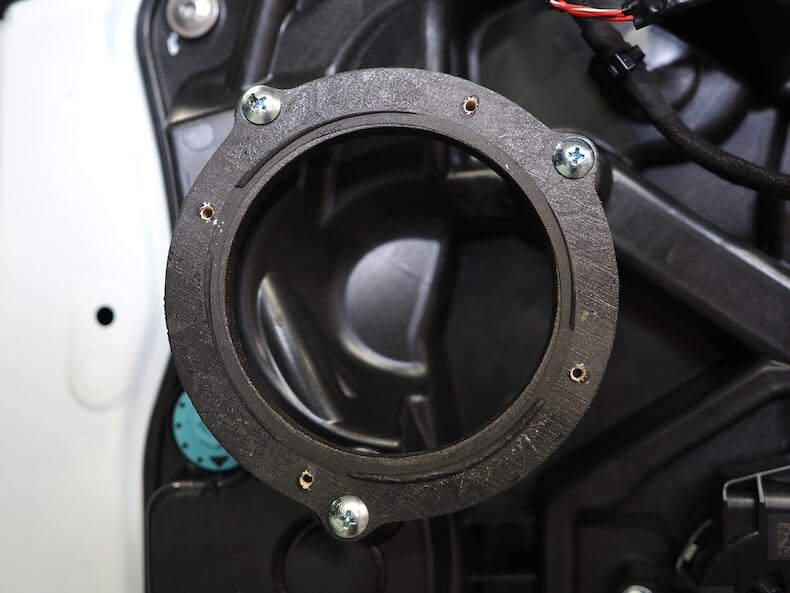

早速スピーカーを取り外してインナーバッフルの取り付けです。
リアに関しては以前の車両で使用していたスピーカーを取り付けるようになっておりますので、インナーバッフルも以前のものを流用させていただいております。

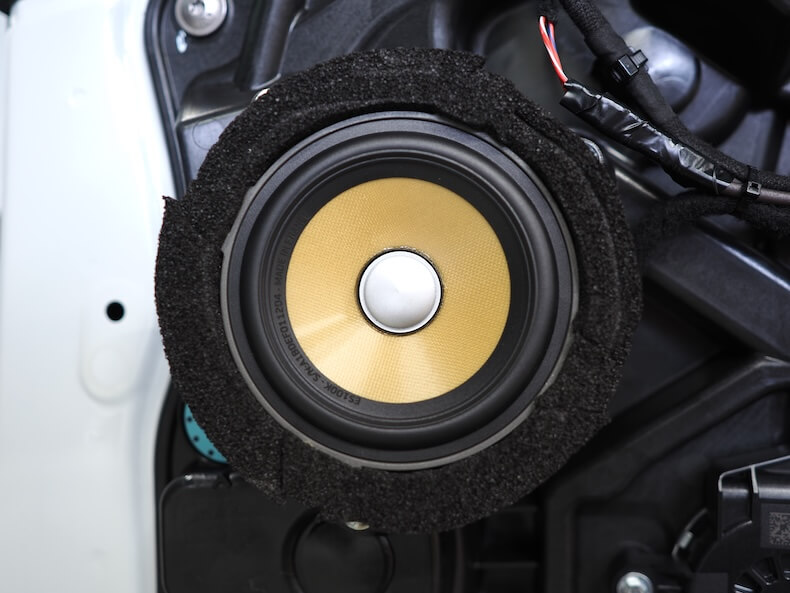

お次にスピーカーの取り付けです。
こちらはフロントと同じくフォーカルなのですが、以前の車両からの移設のものとなっておりまして、フロントのモデルから１つ前のモデルです。
型番は『ＥＳ１００Ｋ』となっております。
補足ですが、フォーカルスピーカーの振動板は新品時は鮮やかな黄色をしています。
ですが、時間が経つと少し鮮やかさが落ち着いて少しオレンジっぽい色になってきます。
フロント、リア両方とも新品や移設のものであれば色味が同じなのですが、フロント新品、リア移設。なのでどうしてもちょっと色味のズレが出てしまいますね。
