本日は ポルシェ マカン のフロントスピーカーを交換させていただいた作業を紹介いたします。

こちらのオーナー様は音が割れているということでご相談をいただきました。
ポルシェだとスピーカーのエッジ部分が崩壊して音割れを起こすことがありますので、その症状だと思われました。
その場合にはスピーカー交換をすることになるのですが、せっかくなら少し音を良くしたいということで取り付けるスピーカーをお選びいただきました。

早速ですが作業を紹介していきます。

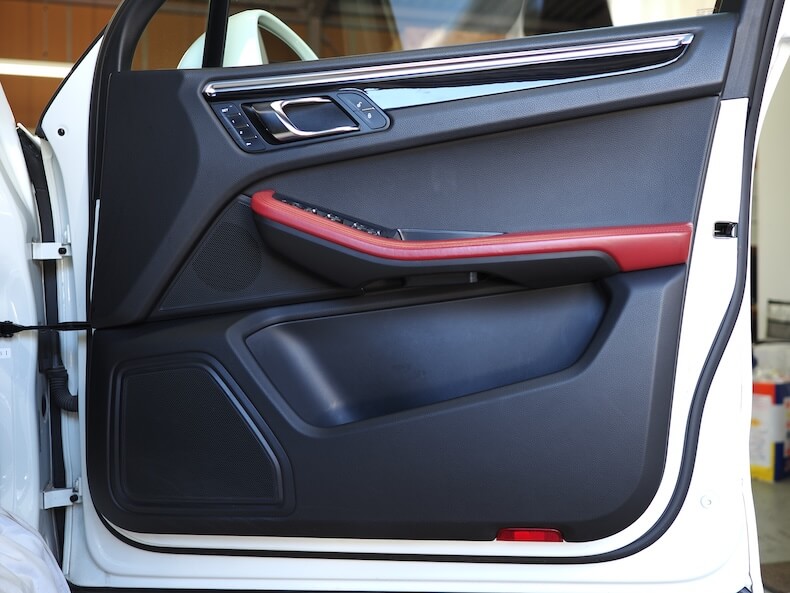

まずは作業前の状態です。
ポルシェはスピーカーが３Way構成の車両が多いですが、こちらのお車も３Way構成となっています。

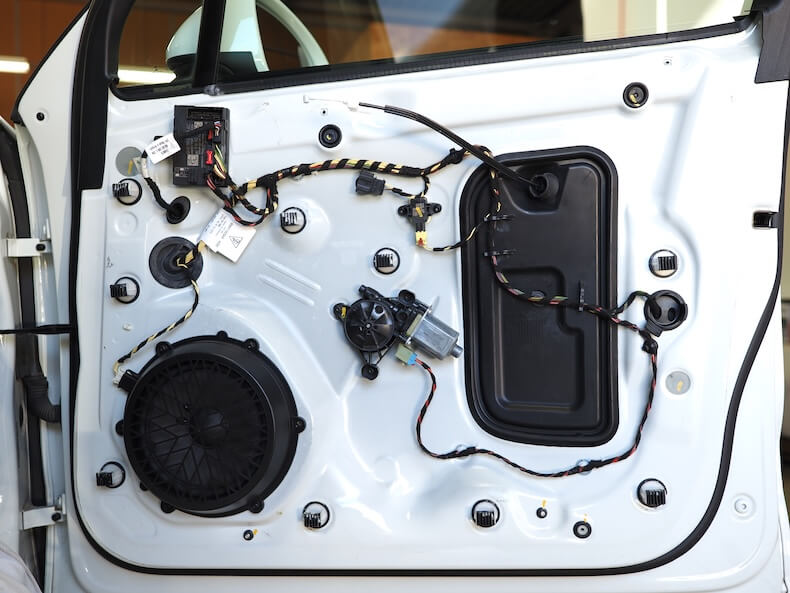

先ほどの内張を取り外すとドア内部はこのようになっております。
シンプルな見た目をしておりますね。

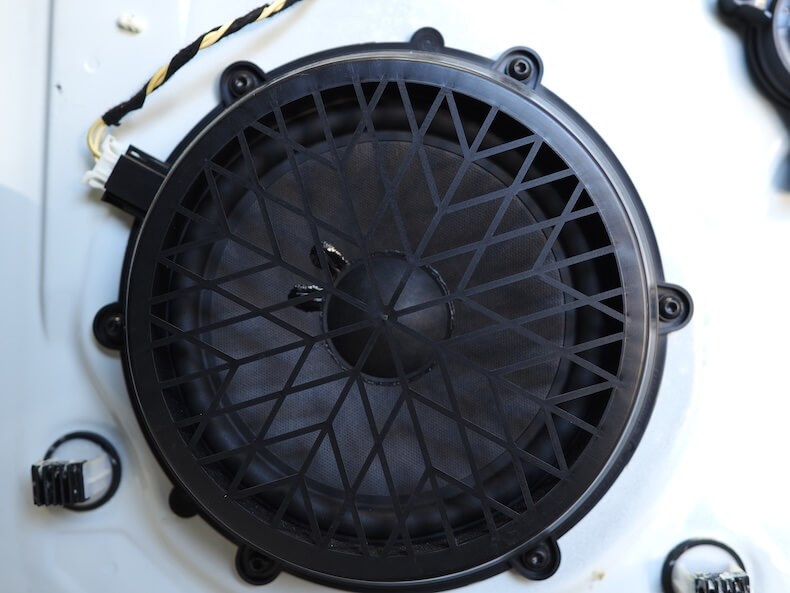

こちらが交換していく純正スピーカーです。
写真だとサイズが分かりずらいですが、約２０cmの良く見かけるサイズよりも大きなものが取り付けられていました。
そのスピーカーのコンディションなのですが、想定していたエッジ部分の崩壊は見られませんでした。
あらっ？と思い、内張を組み直して音を鳴らしてみましたが、特別音が割れている感じはしませんでした。
ただ、これまたポルシェにたまにあることなのですが、低音が極端になっていない状態でした。
その低音不足を補うためと思われるイコライザーでの低音増幅、バスブースト、ラウドネスなどの機能がかかっていました。
おそらくは低音を思いっきりブーストすることによる歪みが出ていたのではないかと思います。
ということで今回はスピーカー交換と合わせて低音が鳴らない状態を解消する作業も行ないました。

話を戻しましてスピーカー交換です。

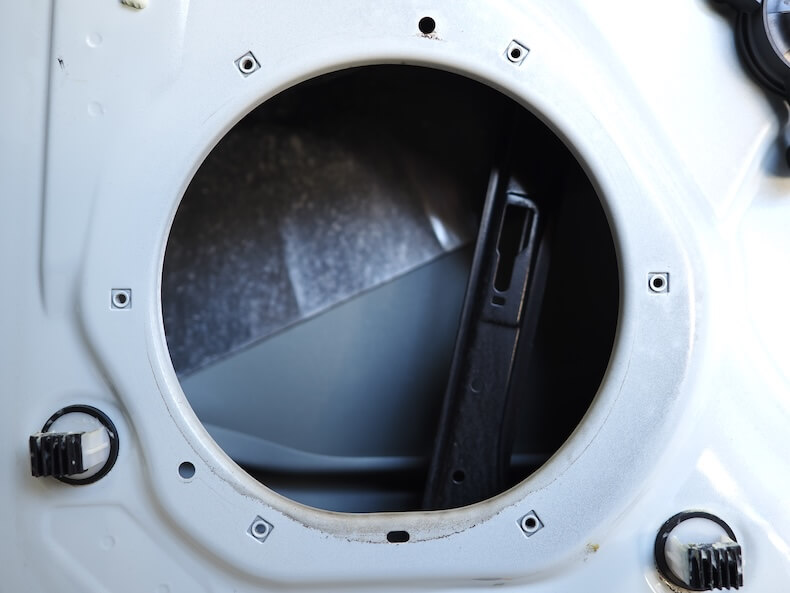

まずは純正スピーカーの取り外しです。

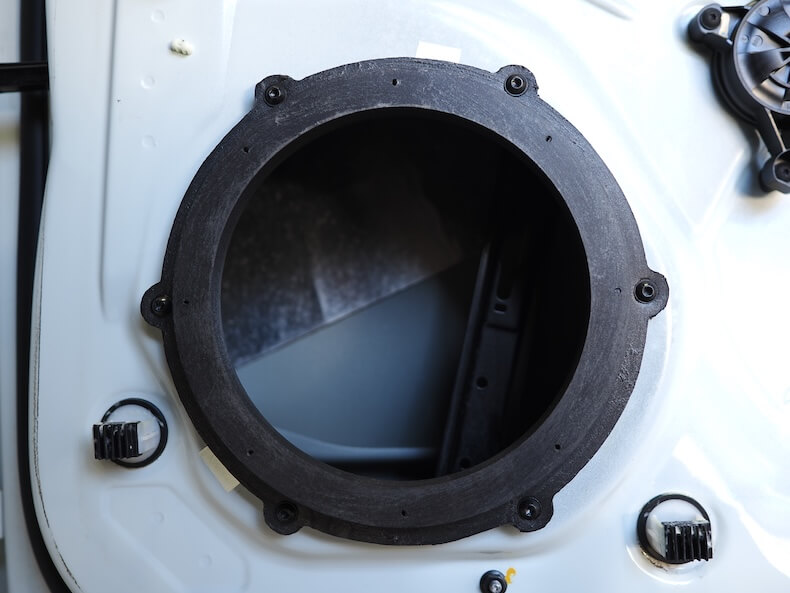

取り付け部がすっきりとしたところでインナーバッフルを作成して取り付けです。

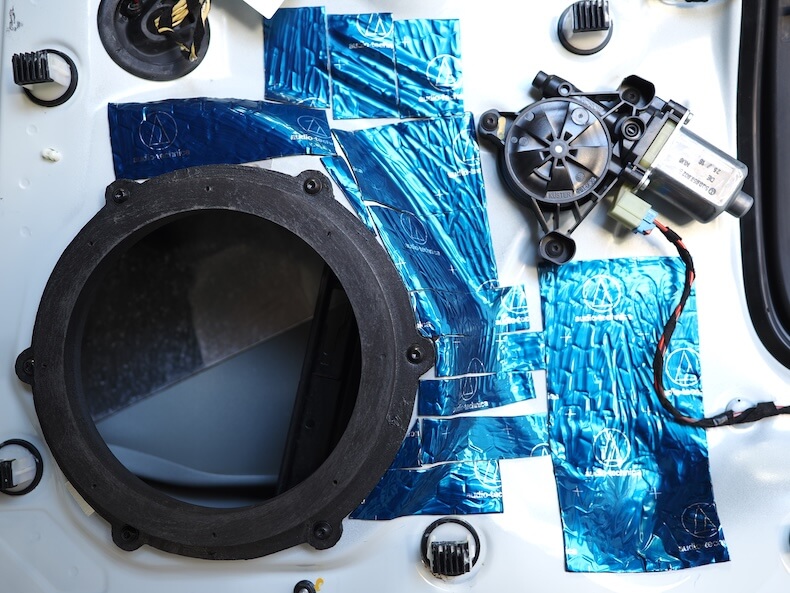

インナーバッフルを取り付けたら次にスピーカー周りの制振としてオーディオテクニカの制振シートを貼り付けていきます。

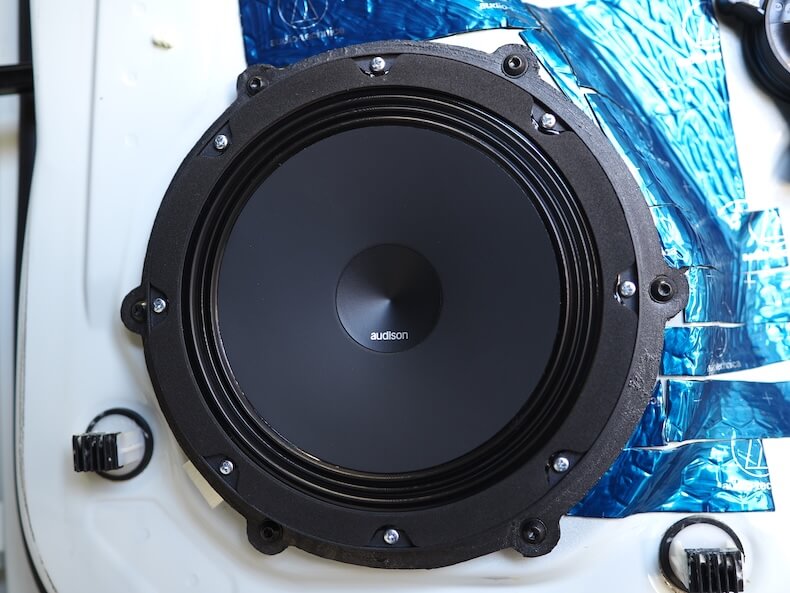

ここでスピーカーの取り付けです。
今回はイタリアブランド オーディソン のエントリーシリーズ プリマシリーズの２０cmサイズを取り付けです。
サイズを小さくして通常の１６cmや１７cmを取り付けることもできますが、純正と同じサイズを採用です！

仕上げにスピーカー周りにスポンジテープの貼り付けです。

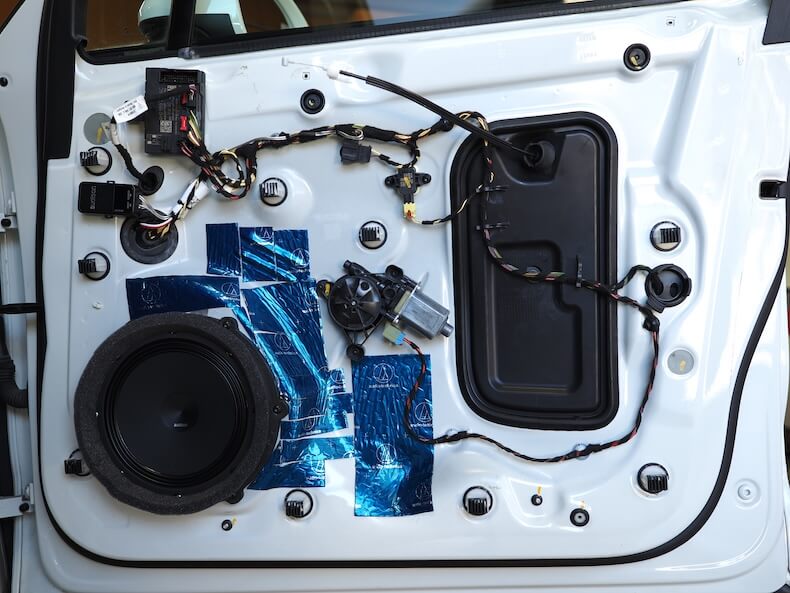

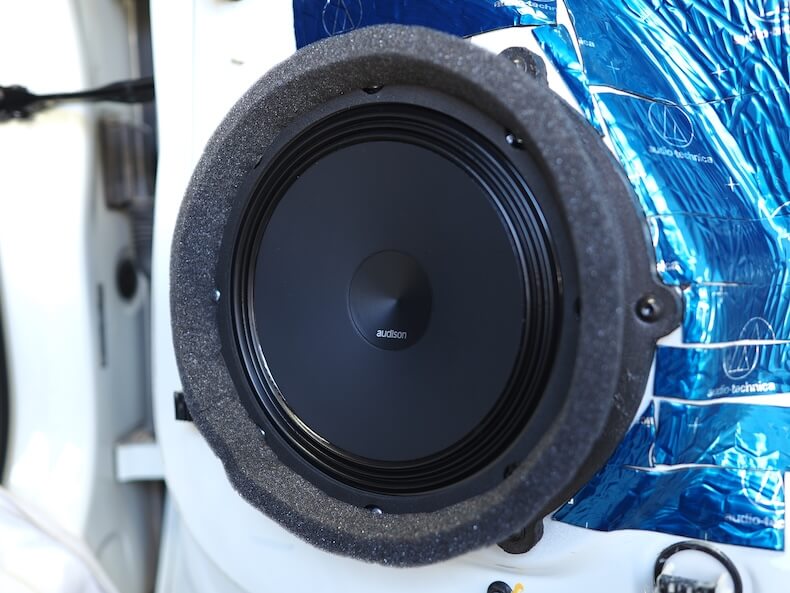

ドアはこのように仕上がりました。

お次は内張側に取り付けられているミッドレンジスピーカーを交換していきます。

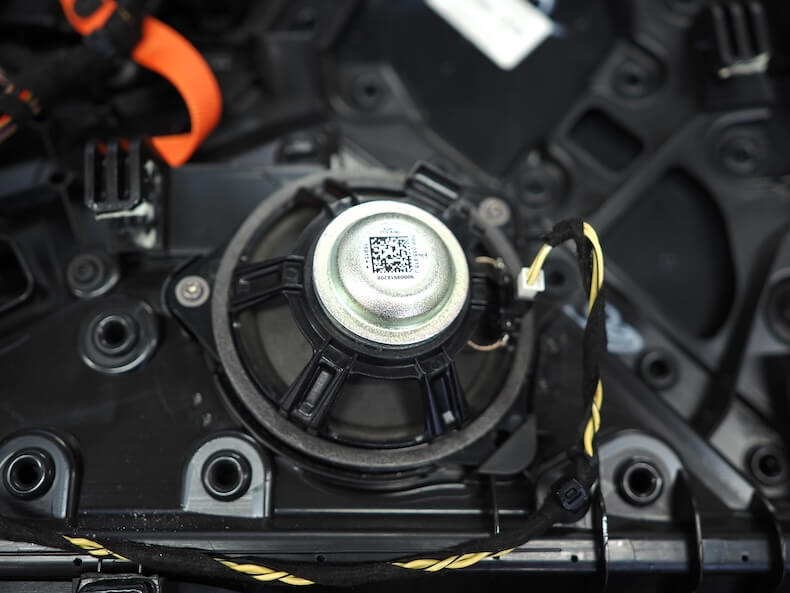

ミッドレンジはこのように取り付けられていました。
３点ビス固定するタイプのスピーカーなのですが、１点はパネルに引っ掛けられていて、ビスは２点という少し変則的な感じですね。

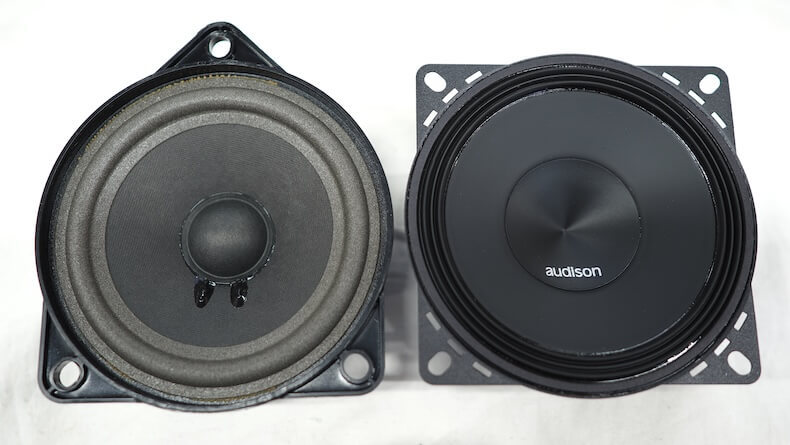

ミッドレンジを取り外したところで純正とオーディソンを並べてみました。
サイズは１０cmと同じですが、固定方法が違いますね。
どうやって固定しようか少し悩みましたが、アタッチメントを作って取り付けることにしました。

これまた少し変則的ですが、固定完了です！

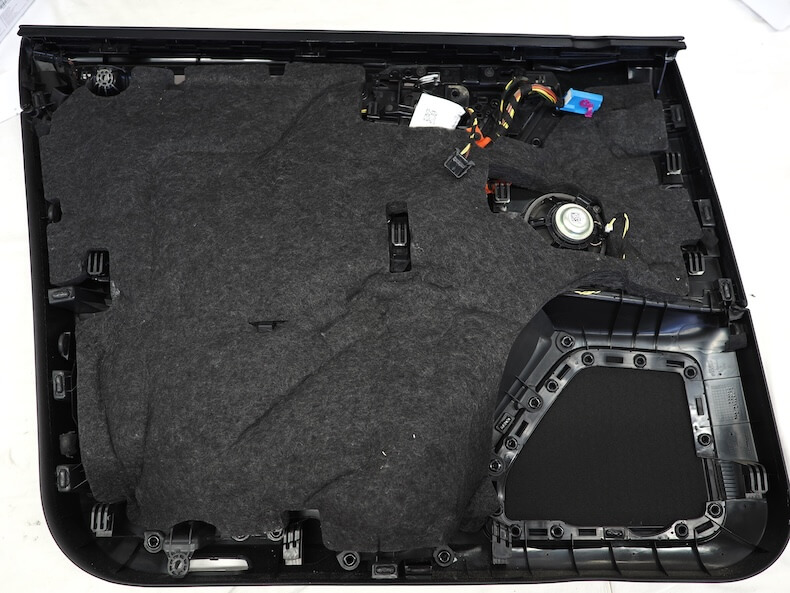

ミッドレンジを固定した後は内張の制振をさせていただきました。

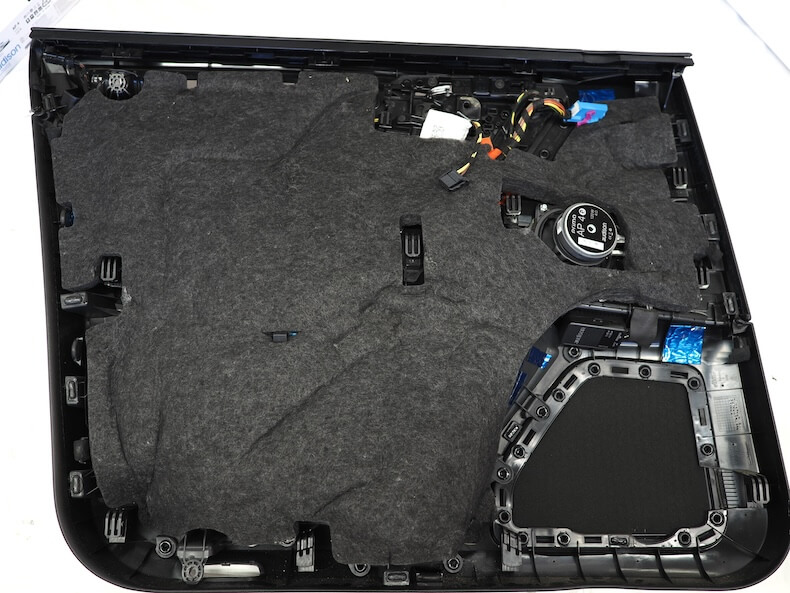

最後に元々取り付けられていたフェルトを再設置して内張の作業も完了です！
後は内張を組み付けてドアでの作業は終わりとなります。

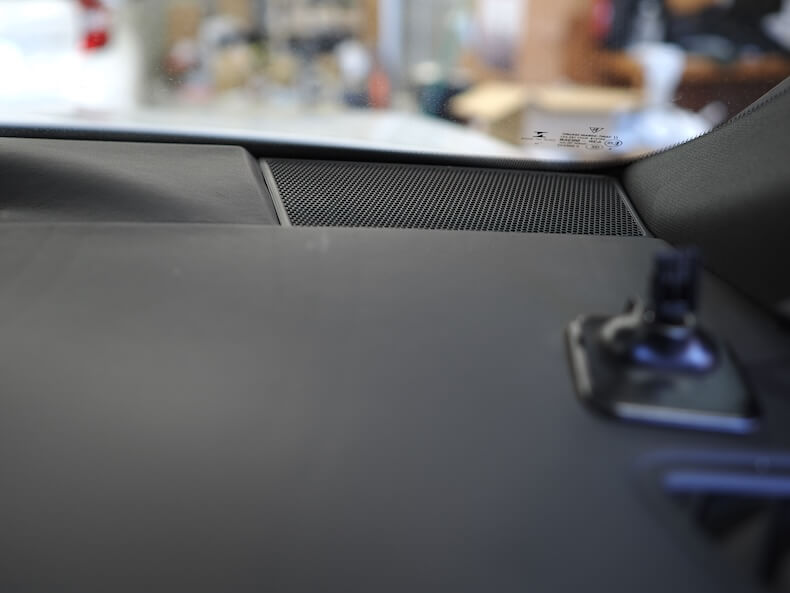

お次はダッシュボード上にあるツィーターを交換していきます。

パネルを取り外すとツィーターが見えてきます。

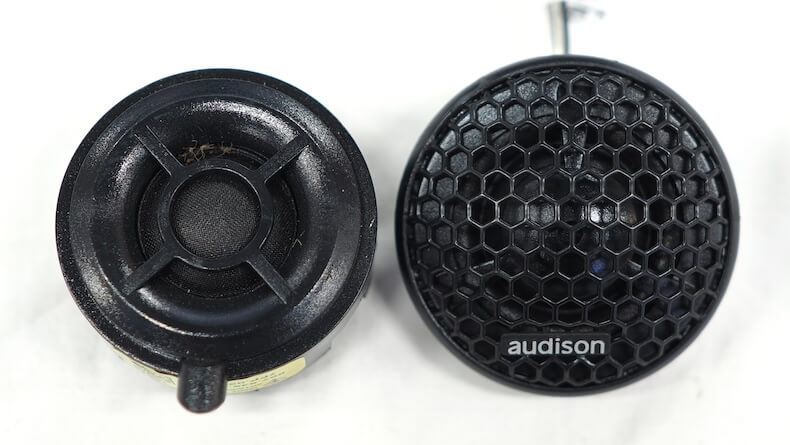

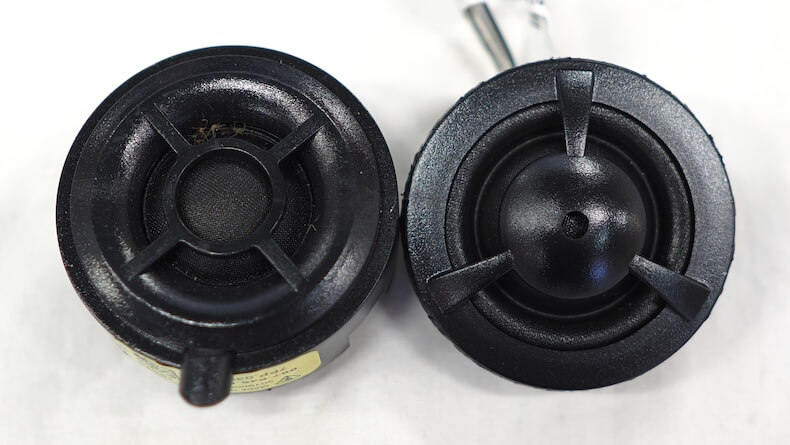

取り外した純正ツィーターとオーディソンのツィーターを並べてみました。
同じようなサイズではあるのですが、オーディソンの方が少し大きくなっています。
このままでは純正位置に取り付けができませんので、

保護グリルを取り外して周りをカットすると純正とほとんど同じサイズとなります！

同じサイズとなれば純正と同じように取り付けができます。

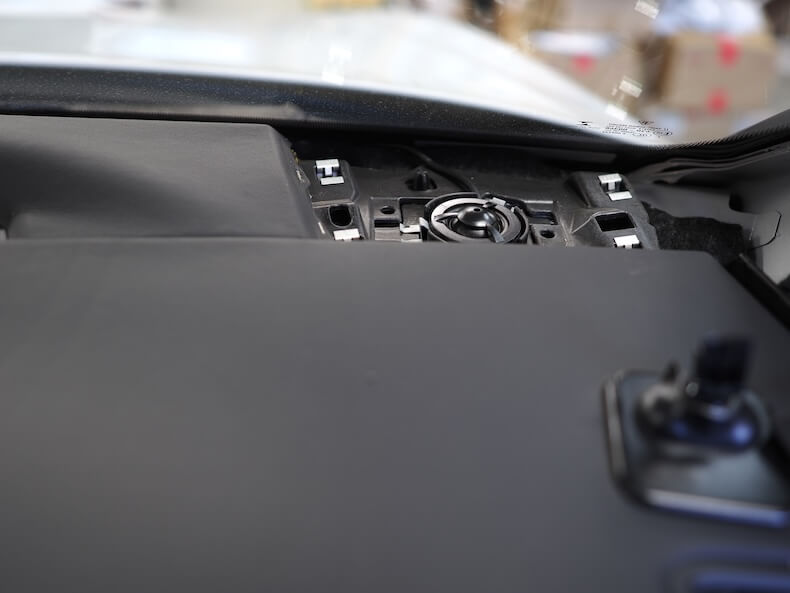

ということで取り付けるとこのようになります。
これにてスピーカー交換作業は完了です！

後は低音が鳴るようにする作業なのですが、他のポルシェ車で行なったことがある配線作業を行ったところ、マカンでは違う理由だったようで、低音が鳴りませんでした。
なので、違う方法で配線加工を行なって無事に低音が鳴るようになりました。

といった感じで本日は ポルシェ マカン のフロントスピーカー交換と低音が鳴らない症状の改善作業をさせていただいたことを紹介させていただきました。
