本日は トヨタ カムリ のフロントスピーカー交換をさせていただいた作業を紹介いたします。

こちらのオーナー様はお車の乗り換えも検討されたそうなのですが、もう少し乗り続けることを決められ、それならばオーディオを充実させよう！ということでスピーカー交換のご相談をいただきました。
ご来店いただきまして、スピーカーの試聴などをしていただき、取り付けるスピーカーをお選びいただきました。

それでは作業を紹介していきます。

まずはドアから作業を始めていきます。

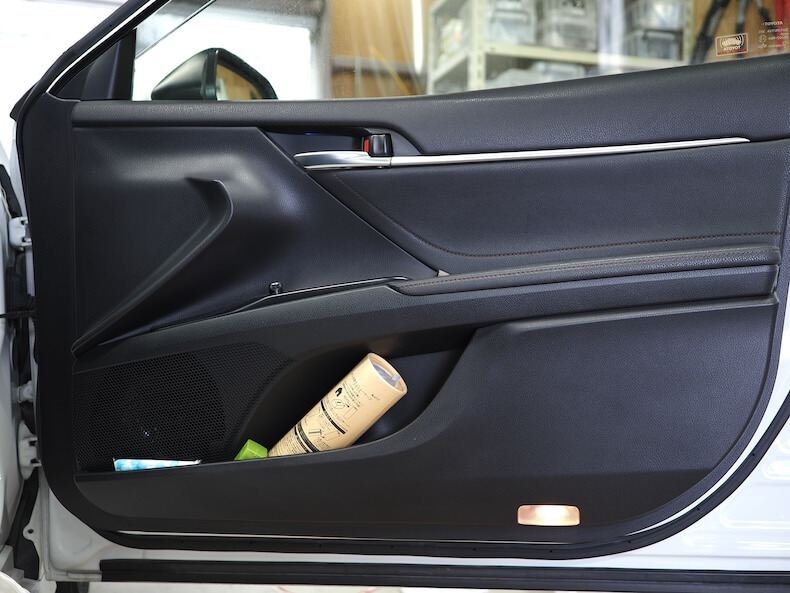

ということで作業前の状態です。

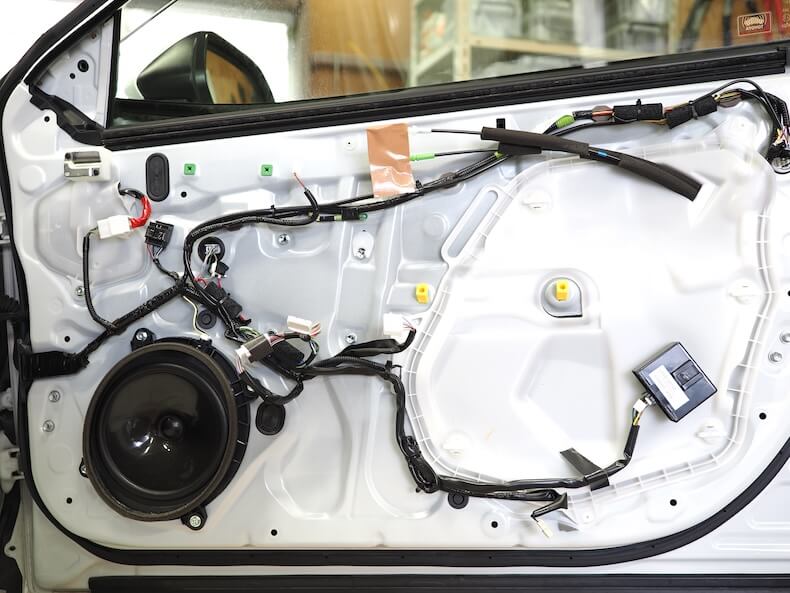

先ほどの内張を取り外すとドア内部はこのようになっております。
近頃よく見かけるサービスホール（大きな穴）が樹脂パネルで塞がれているタイプの車両ですね。

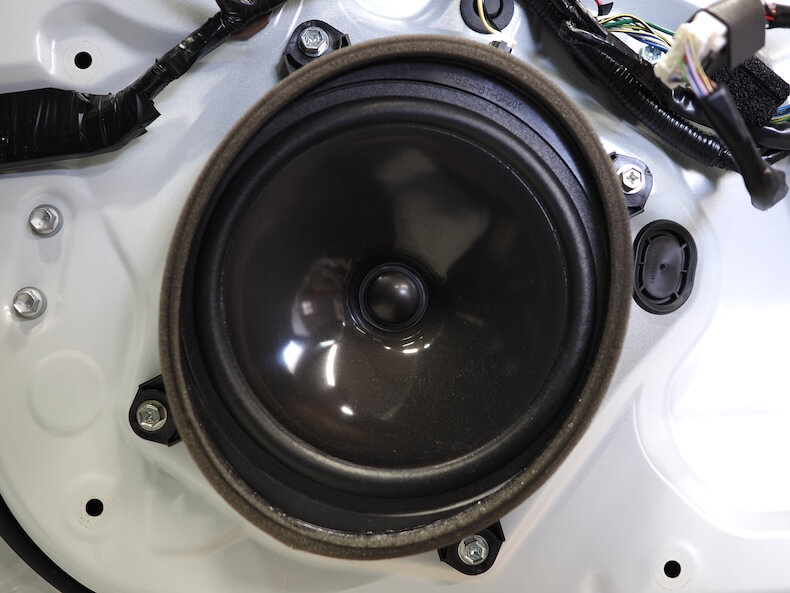

そしてスピーカーも上位グレードの車両で見かけるオーバル型で少し大きなものになっています。

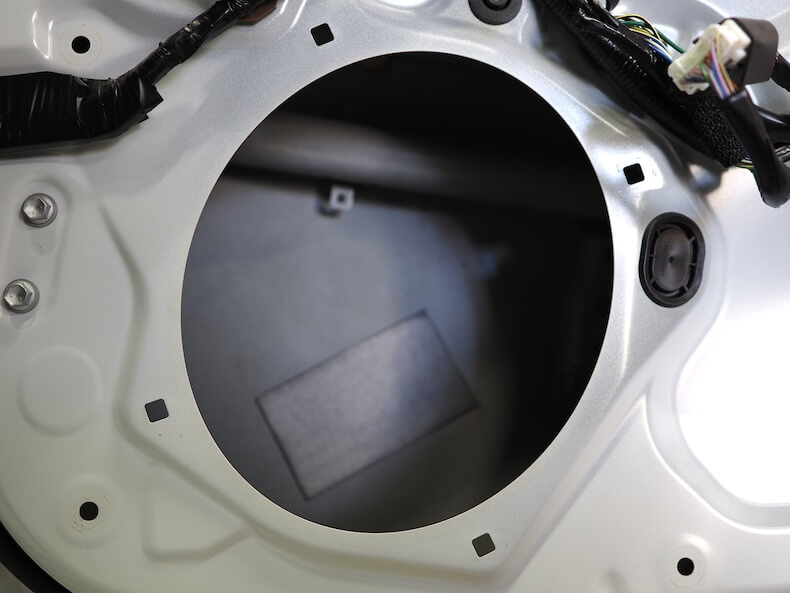

大きなスピーカーですが、交換なので早速取り外しです。
ここからは新しいスピーカーを取り付けるための準備です。

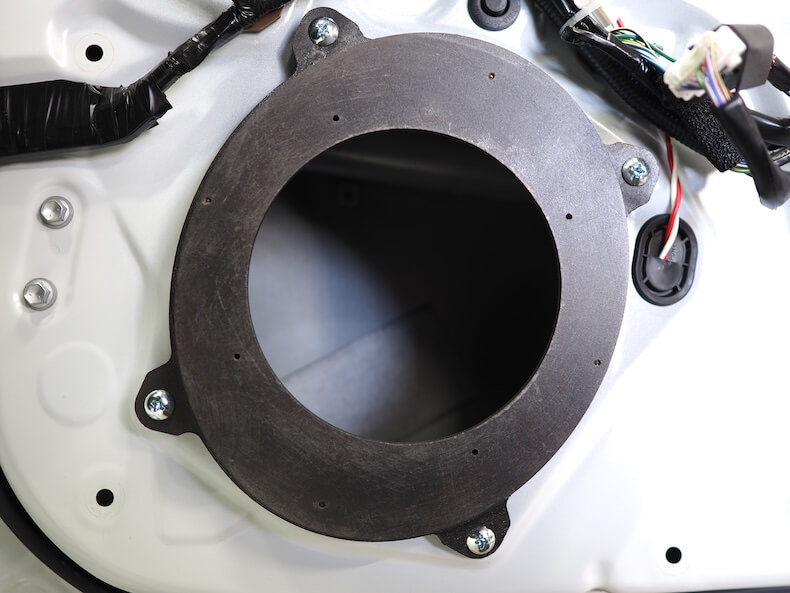

まずはインナーバッフルの取り付けです。
今回はオリジナルで製作いたしました。
およその形状は純正と同じ形として、スピーカーを取り付ける穴は１７cmサイズのスピーカーに合わせておりますので少し小さく見える感じとなっております。

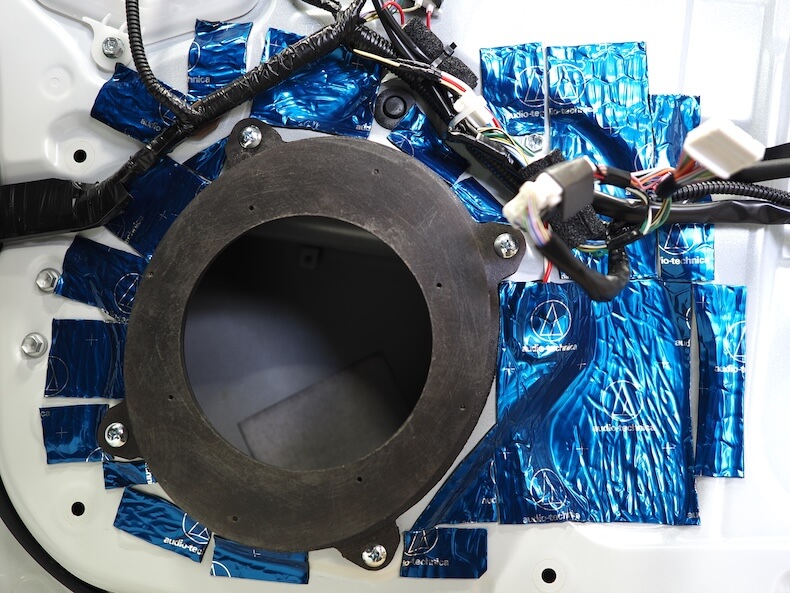

お次はスピーカー周りの制振作業です。
部分的な施工となりますがオーディオテクニカのブチル系制振シートを貼り付け、圧着をしております。

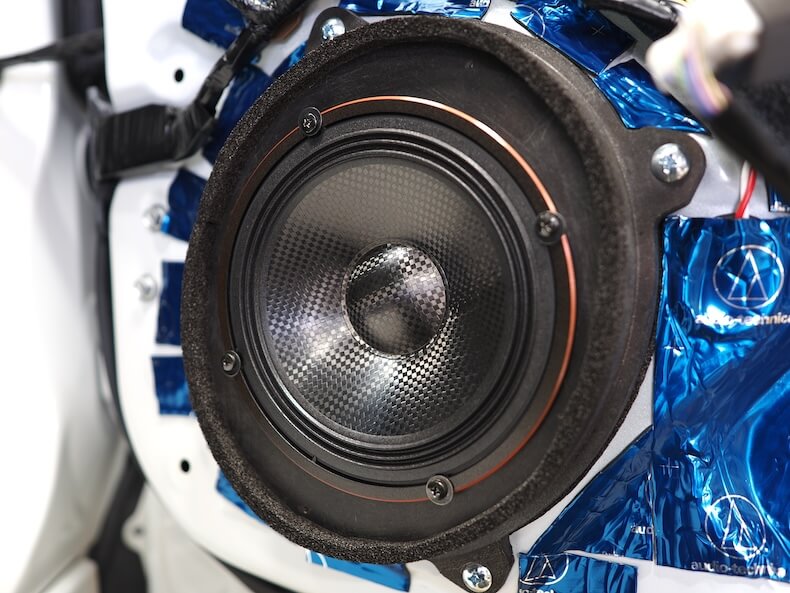

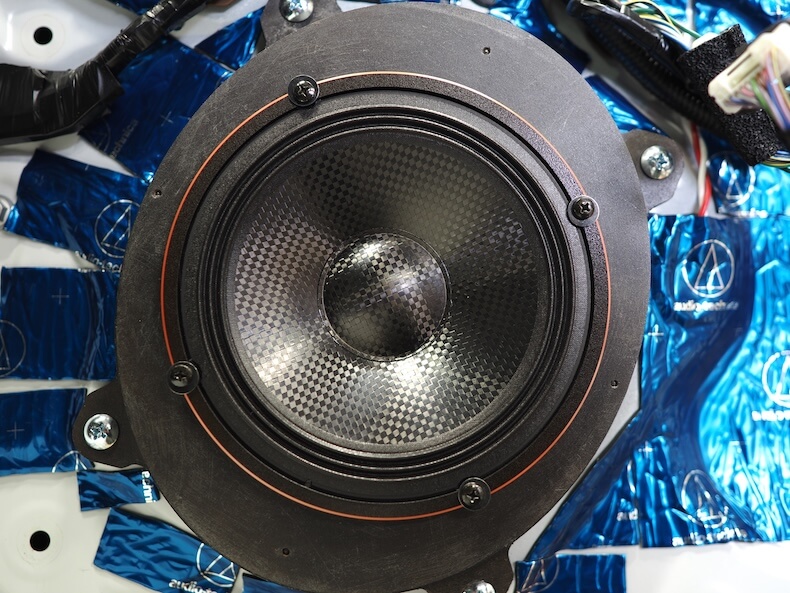

ここでスピーカーの取り付けです。
今回はカロッツェリアの『ＴＳ－Ｖ１７４Ｓ』をお選びいただきました。

スピーカーの取り付けができたら仕上げにスピーカー周りにスポンジテープを貼り付けてスピーカー取り付け完了です！

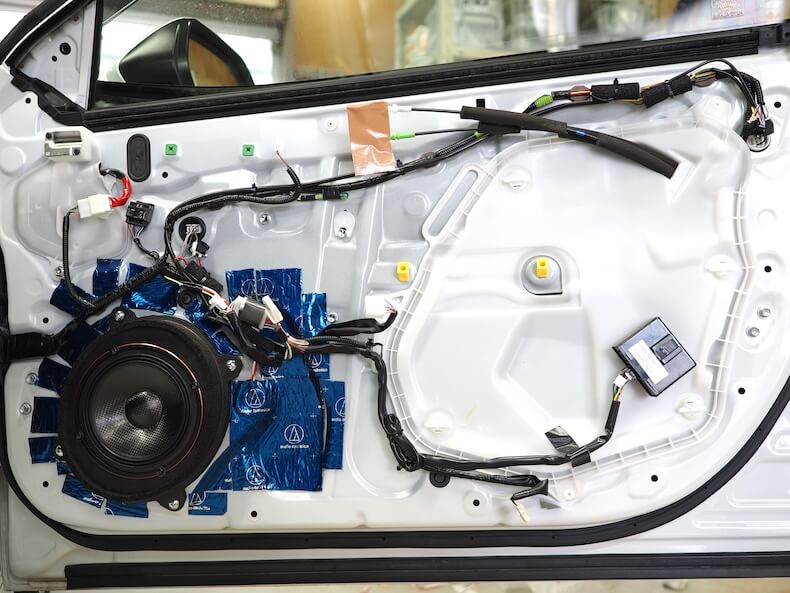

作業後のドアはこのように仕上がっております。

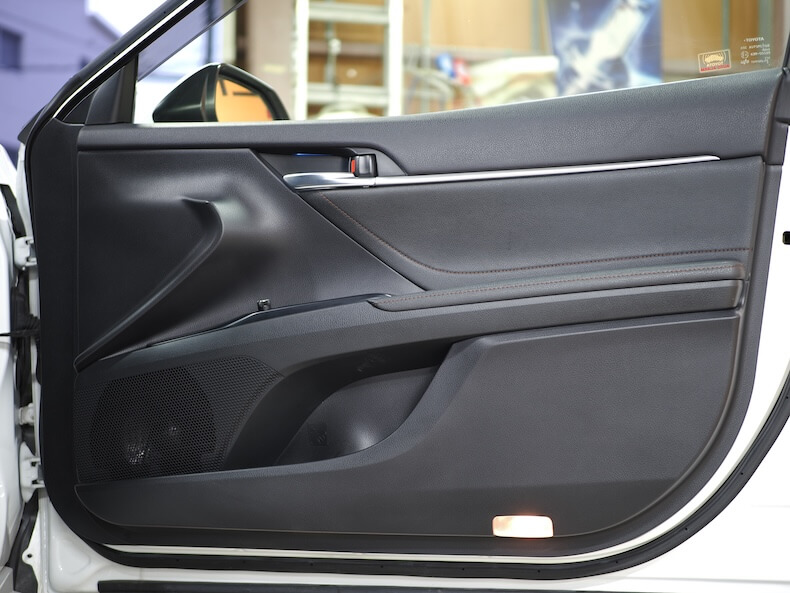

最後に内張を組み付けてドアでの作業は完了です！
見た目は変わっておりませんが、スピーカー部分は覗き込むとうっすらとスピーカーが見える感じになっております。

今回はツィーターの取り付けを純正位置への取り付けをご希望されましたので、まずは純正スピーカーを取り外していきます。

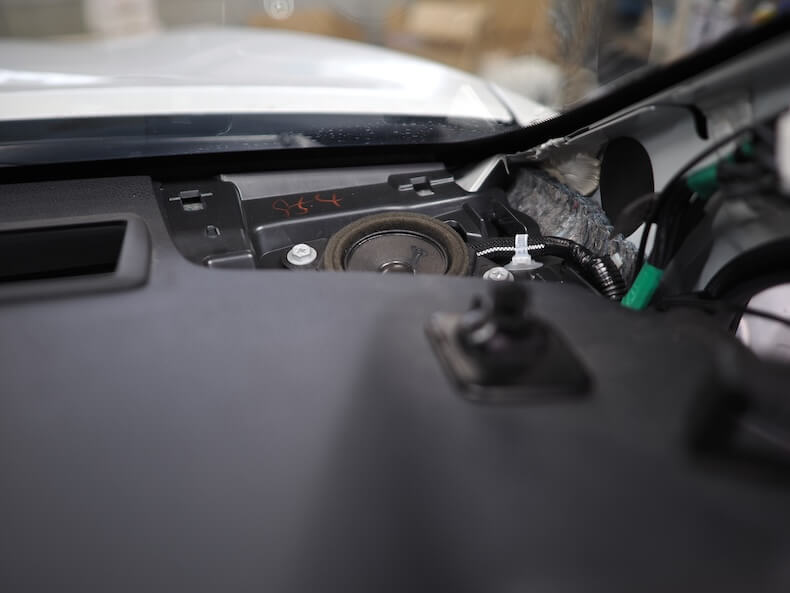

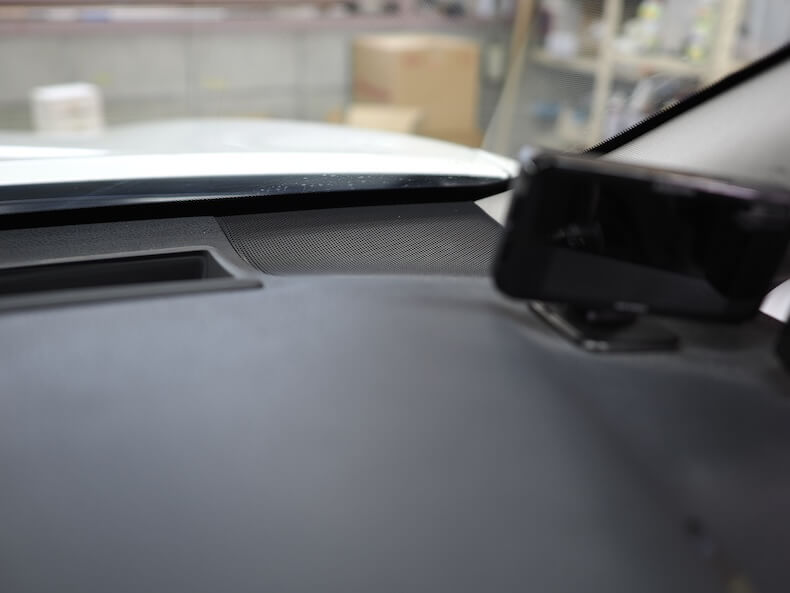

ダッシュボードのカバーを取り外すと純正スピーカーが見えてきます。

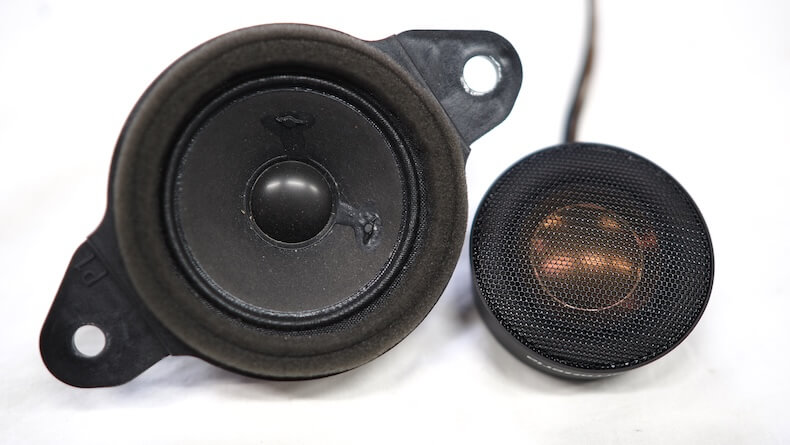

純正スピーカーを取り外したところで新しく取り付けるツィーターと並べてみました。
純正は２点ビスでの固定となっておりますが、ＴＳ－Ｖ１７４Ｓのツィーターはそのような固定方法ではありません。
なのでこのままでは純正位置への取り付けができないので、

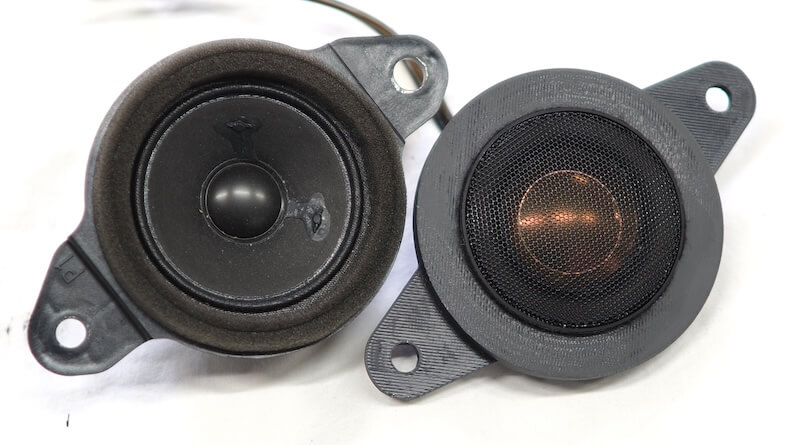

取り付けるためのステーを作らせていただきました。
同じ形ではないですが、ビス穴位置は同じで、高さなど同じになるように作っております。

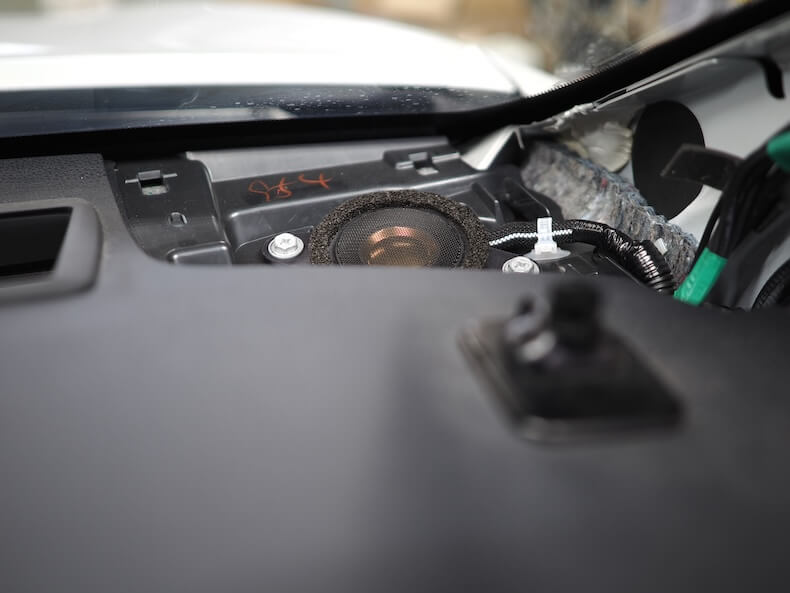

先ほどのステーを取り付けたツィーターをダッシュボードの純正位置に取り付けるとこのようになります！
綺麗に取り付け完了です！

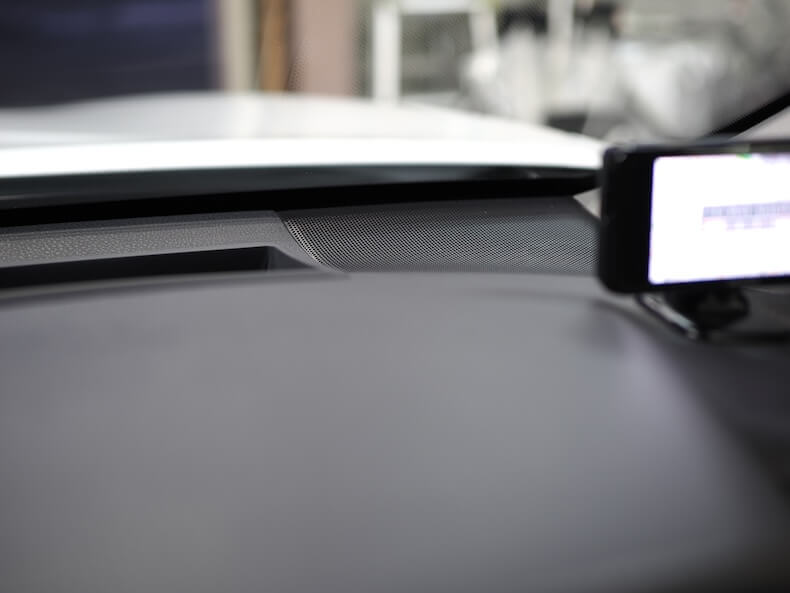

最後にカバーをとりければ見えなくなるので違いがわかりませんが(^^;;
すっきりとした見た目でツィーターの交換も完了です。
これで今回ご依頼のスピーカー交換作業が完了しましたので、

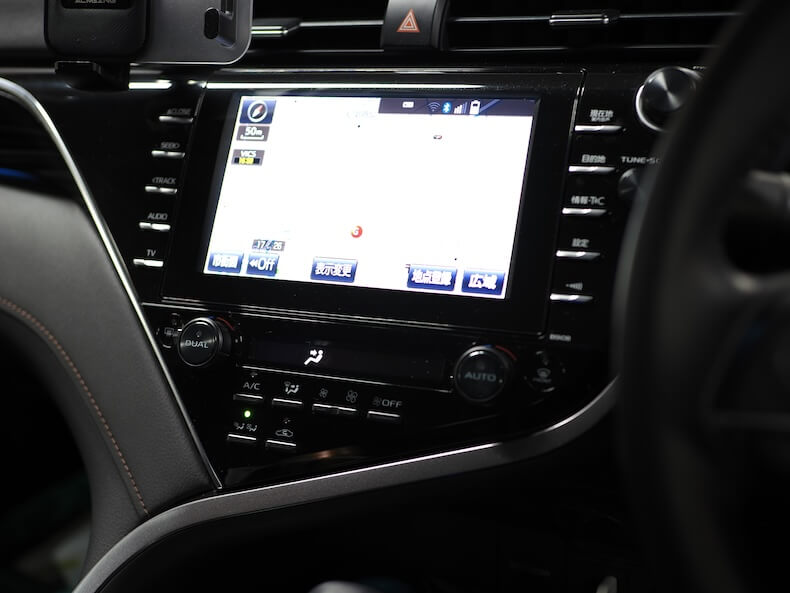

最後に純正オーディオに内蔵されている音質調整機能とスピーカーに付属のパッシクブロスオーバーを使って全体のバランスを整えて完成です。

本日は トヨタ カムリ のフロントスピーカーをカロッツェリアの『ＴＳ－Ｖ１７４Ｓ』に交換させていただいた作業を紹介いたしました。
